Energooszczędny młyn kulowy z rusztem

Energooszczędny młyn kulowy z rusztem jest dostarczany przez profesjonalnego producenta:EPICKIKI, oferując niezawodne i wydajne rozwiązanie do mielenia grubych rud. Jako czołowy produkt eksportowy, ten młyn kulowy łączy w sobie zaawansowaną technologię, efektywność energetyczną i solidną konstrukcję, aby sprostać nowoczesnym wymaganiom w zakresie przetwarzania minerałów.

Parametr produktu

Dlaczego warto wybrać nasz młyn kulowy z rusztem？

Aplikacje

· Zgrubne mielenie rudy w wydobyciu złota, miedzi, żelaza i innych metali nieżelaznych i żelaznych.

· Nadaje się do dużych zakładów przetwórstwa minerałów wymagających dużej przepustowości i stałej wielkości cząstek.

· Stosowany zarówno w procesach mielenia na mokro, jak i na sucho, w celu poprawy elastyczności i wydajności.

Jak działa młyn kulowy z rusztem

Młyn kulowy EPIC z rusztem obraca się powoli poprzez urządzenie przekładniowe. Materiał jest podawany od strony zasilającej cylindra. Wewnątrz stalowe kulki uderzają w materiał i wspomagają samoszlifowanie. Ciągły posuw kieruje materiał w kierunku końca wylotowego. Płyta siatkowa wypycha rudę, zapobiegając jednocześnie rozładowaniu stalowych kulek, zapewniając minimalne nadmierne mielenie. Łożyska toczne na obu końcach zastępują łożyska ślizgowe, znacznie obniżając zużycie energii.

Kluczowe funkcje w działaniu:

1. Rowkowana pierścieniowa wkładka maksymalizuje powierzchnię styku z rudą kulkową, poprawiając wydajność szlifowania.

2. Duże dwurzędowe łożyska baryłkowe zmniejszają opór i tarcie podczas uruchamiania.

3. Smarowanie mgłą olejową zapewnia ciągłą i niezawodną pracę przekładni.

4. Przeznaczony do dużych wydajności produkcyjnych, do 160t/h.

5. Elastyczny montaż: małe jednostki (<2,1 m średnicy) posiadają integralną ramę dla wygodnego budownictwa cywilnego.

Zalety oszczędzania energii

· Zoptymalizowany efekt mielenia:

Wkładki faliste unoszą materiał, usprawniając mielenie i redukując energię.

· Niższe koszty operacyjne:

Łożyska toczne energooszczędnego młyna kulowego z rusztem zmniejszają tarcie, oszczędzając 20–30% energii.

· Wyższa produktywność:

Duże otwory wylotowe i kontrolowane nadmierne mielenie poprawiają wydajność.

· Przyjazny w utrzymaniu:

Smarowanie mgłą olejową i modułowe komponenty ułatwiają konserwację.

Porównanie z alternatywami rynkowymi

· Energooszczędna konstrukcja EPIC przewyższa tradycyjne młyny kulowe przelewowe, minimalizując nadmierne mielenie.

· Globalny eksport pokazuje możliwości adaptacji i działanie produktu w przypadku różnych rodzajów minerałów.

· Możliwość dostosowania opcji do konkretnych potrzeb projektu umożliwia precyzyjną kontrolę wielkości cząstek i wydajności mielenia.

Sprawa projektowa

Zakład przeróbki minerałów w Azji Południowo-Wschodniej potrzebował niezawodnego rozwiązania do mielenia grubej rudy złota. Istniejący młyn przelewowy nadmiernie mielił materiał, powodując wysokie zużycie energii i niespójną wielkość cząstek. Na jego miejsce wybrali młyn kulowy Grate Ball firmy EPIC.

Weryfikacja na miejscu

Przed wysyłką zespół techniczny klienta odwiedził fabrykę EPIC w Qingdao, aby sprawdzić młyn. Skoncentrowali się na trzech rzeczach: systemie odprowadzania płyty rusztowej (aby upewnić się, że zapobiega on ucieczce stalowych kulek, jednocześnie umożliwiając przedostawanie się grubej rudy), instalacji rowkowanej wykładziny pierścieniowej (w celu sprawdzenia powierzchni styku rudy kulki) oraz systemie smarowania mgłą olejową wieńca zębatego i łożysk głównych. Zespół sprawdził także jakość spawania cylindra i tolerancję montażu dużych dwurzędowych łożysk baryłkowych.

Wynik

Po odbiorze młyn został wysłany i uruchomiony na miejscu. Klient zgłosił stabilną pracę, stałą wielkość cząstek wyładowanych i mierzalną redukcję zużycia energii w porównaniu z poprzednim młynem przelewowym. Projekt potwierdził, że w przypadku grubego mielenia rudy konstrukcja wylotu rusztu minimalizuje nadmierne mielenie i poprawia ogólną wydajność obwodu.

Dlaczego warto wybrać EPICKI

1. Specjalizujemy się w sprzęcie do mielenia zgrubnego

EPICKIKIprodukuje młyny do mielenia od 1988 roku, a linia produktów obejmuje młyny kulowe rusztowe, młyny kulowe przelewowe, młyny autogeniczne, młyny prętowe i młyny z mieszadłem. W przypadku obwodów mielenia zgrubnego nasz zespół inżynierów rozumie, w jaki sposób metoda wyładunku, profil wykładziny i typ łożyska wpływają na rozkład wielkości cząstek i zużycie energii – dlatego odpowiednio konfigurujemy każdy młyn.

2. Technologia łożysk tocznych zbudowana wewnętrznie

W naszym energooszczędnym młynie kulowym rusztowym zamiast łożysk ślizgowych zastosowano duże dwurzędowe łożyska baryłkowe. Ten projekt nie jest dodatkiem; jest od początku projektowany w konstrukcji młyna i obejmuje obróbkę gniazd łożysk, osiowanie wałów i prowadzenie smarowania. Rezultatem jest o 20–30% niższe zużycie energii i łatwiejszy rozruch.

3. Rowkowana wykładzina pierścieniowa — zaprojektowana, odlana i dopasowana przez firmę EPICKI

Rowkowana wkładka pierścieniowa jest produkowana według własnych rysunków EPIC i montowana w naszym warsztacie. Kontrolujemy profil rowka, twardość materiału i tolerancję dopasowania, dzięki czemu wykładzina zapewnia stały kontakt z rudą kulkową i przewidywalną trwałość. Wkładki zamienne są również dostępne w ramach serwisu posprzedażowego.

4. Zdolność produkcyjna na pełną skalę

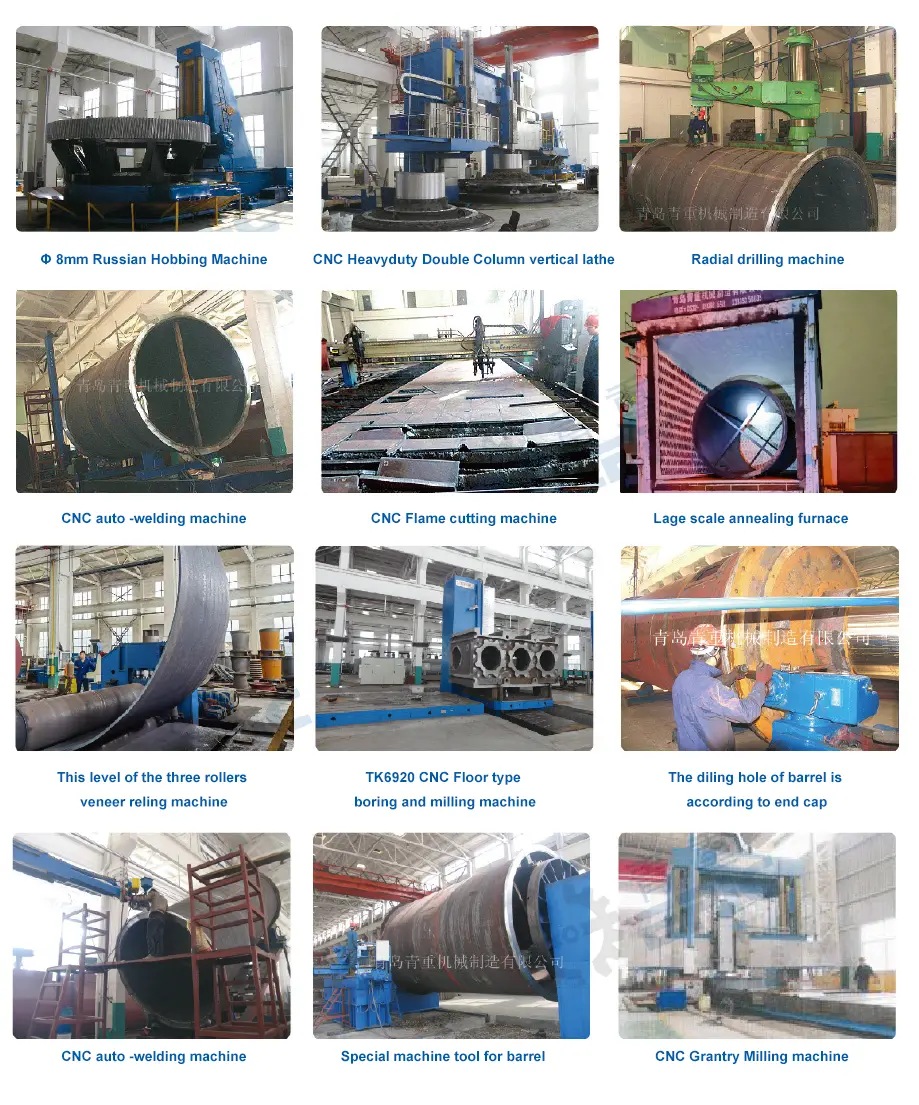

Baza produkcyjna EPIC w Qingdao obejmuje odlewanie, obróbkę skrawaniem, spawanie, montaż i testowanie. Młyny kulowe rusztowe o średnicy cylindra do 5,5 m i mocy silnika głównego 5200 kW są produkowane we własnym zakresie, a dane dotyczące wydajności produkcyjnej można zweryfikować w fabryce.

5. Doświadczenie w projektach zagranicznych

Młyny EPIC są eksportowane do Azji Południowo-Wschodniej, Ameryki Południowej, Afryki, Bliskiego Wschodu i Azji Środkowej. Nasze międzynarodowe zespoły biznesowe i techniczne wspierają projekty zagraniczne, począwszy od wyboru modelu, dostosowywania i kontroli fabrycznej, po wskazówki dotyczące instalacji i długoterminową konserwację.

6. Witamy w inspekcji fabrycznej

Klienci zagraniczni mogą odwiedzić fabrykę EPIC w Qingdao w celu sprawdzenia przed wysyłką systemu odprowadzania płyty rusztowej, rowkowanej wykładziny pierścieniowej, układu smarowania mgłą olejową, spawania cylindrów i zespołu łożysk. Rozmowy techniczne obejmują rodzaj rudy, wielkość wsadu, docelową wielkość cząstek, przepustowość, wytyczne dotyczące instalacji i długoterminową konserwację.

7. Dostosowanie do obwodów szlifowania zgrubnego

Każdy projekt mielenia zgrubnego ma inną charakterystykę rudy, wielkość wsadu i docelową wielkość cząstek. EPIC zapewnia niestandardowe konfiguracje obejmujące rozmiar cylindra, profil tulei, typ łożyska, konfigurację napędu, system sterowania i projekt otworu tłocznego, w oparciu o parametry projektu.

8. Części zamienne i wsparcie posprzedażowe

EPICKIKI dostarcza wykładziny, płyty rusztowe, łożyska, koła zębate i inne części zużywalne przez cały okres użytkowania młyna. Wzory niestandardowe są przesyłane do ponownego zamówienia. Klienci długoterminowi otrzymują priorytetową obsługę w zakresie części zamiennych i wsparcia technicznego.

Często zadawane pytania

P1: Jaka jest różnica między młynem kulowym rusztowym a młynem kulowym przelewowym?

Młyn kulowy rusztowy wyrzuca materiał przez płytę rusztową na końcu wylotowym, która zatrzymuje stalowe kule, przepuszczając jednocześnie gruboziarnistą rudę. Przelewowy młyn kulowy odprowadza szlam przez wydrążony wał, w zależności od poziomu szlamu. Młyny rusztowe lepiej nadają się do mielenia zgrubnego i ograniczają nadmierne mielenie; Młyny przelewowe są lepsze do drobnego mielenia.

P2: Do czego służy młyn kulowy rusztowy?

Służy do zgrubnego mielenia rud w zakładach przeróbki minerałów, zwłaszcza złota, miedzi, żelaza i innych rud żelaznych i nieżelaznych. Nadaje się do dużych zakładów, które wymagają dużej przepustowości (do 160 t/h) i stałej wielkości cząstek, i działa zarówno w obwodach mielenia na mokro, jak i na sucho.

P3: W jaki sposób płyta rusztowa zapobiega wyładowywaniu się stalowych kulek?

W płycie rusztu znajdują się szczeliny o wymiarach mniejszych niż stalowe kulki, ale wystarczająco dużych, aby mogły przedostać się cząsteczki rudy. Gdy młyn się obraca, ruda jest przepychana przez szczeliny w wyniku ciągłego podawania, podczas gdy stalowe kulki pozostają wewnątrz cylindra w celu dalszego mielenia. Taka konstrukcja minimalizuje nadmierne mielenie i utrzymuje materiał mielący w młynie.

P4: Jaki jest zakres wydajności młyna kulowego rusztowego EPIC?

Model standardowy obsługuje do 160 t/h. EPIC oferuje również większe modele dla wysokowydajnych zakładów przetwórstwa minerałów. Aby uzyskać informacje o wydajności specyficznej dla projektu, prześlij nam rodzaj rudy, wielkość wsadu, docelową wielkość cząstek i wymaganą wydajność, a nasi inżynierowie polecą odpowiedni model.

P5: Ile energii może zaoszczędzić konstrukcja łożyska tocznego?

Zastępując konwencjonalne łożyska ślizgowe dużymi dwurzędowymi łożyskami baryłkowymi, młyn zmniejsza opory rozruchowe i tarcie, zmniejszając zużycie energii o 20–30%. Obniża także moment rozruchowy, co oznacza płynniejszy rozruch i mniejsze obciążenie silnika i układu przeniesienia napędu.

P6: Co to jest rowkowana wkładka pierścieniowa i dlaczego ma to znaczenie?

Rowkowana wykładzina pierścieniowa to falista płyta wykładziny zainstalowana wewnątrz cylindra. Jego rowki zwiększają powierzchnię styku materiału mielącego z rudą i poprawiają unoszenie materiału wewnątrz młyna. Skutkuje to wyższą wydajnością mielenia, lepszą kontrolą wielkości cząstek i niższym zużyciem energii na tonę rudy.

P7: Jaka jest różnica pomiędzy młynem kulowym rusztowym EPIC a zwykłym młynem kulowym?

W młynie kulowym rusztowym EPIC zastosowano łożyska toczne zamiast łożysk ślizgowych, rowkowaną wykładzinę pierścieniową zamiast płaskiej oraz system smarowania mgłą olejową zamiast smarowania ręcznego. Te trzy zmiany zapewniają 20–30% oszczędności energii, wyższą wydajność i mniej konserwacji w porównaniu ze zwykłymi młynami kulowymi.

P8: Czy młyn można dostosować do konkretnego rodzaju rudy lub projektu?

Tak. EPIC zapewnia rozwiązania dostosowane do indywidualnych potrzeb w oparciu o rodzaj rudy, wielkość wsadu, docelowy rozmiar cząstek, przepustowość, wysokość nad poziomem morza, zasilanie i warunki instalacji. Opcje niestandardowe obejmują rozmiar cylindra, profil tulei, typ łożyska, konfigurację napędu i system sterowania, a także wskazówki dotyczące instalacji na miejscu i długoterminowe wsparcie konserwacyjne.

P9: Jakie są wymagania instalacyjne dla młyna kulowego rusztowego?

W przypadku jednostek o średnicy cylindra mniejszej niż 2,1 m EPIC wykorzystuje konstrukcję integralnej ramy, która upraszcza budowę cywilną i skraca czas instalacji. W przypadku większych jednostek stosuje się oddzielną podstawę. EPIC zapewnia rysunki instalacyjne, wskazówki na miejscu i wsparcie przy uruchomieniu projektów zagranicznych.

P10: Jaki jest czas realizacji i jak uzyskać wycenę?

Standardowy czas realizacji wynosi zazwyczaj 30–60 dni, w zależności od modelu i wielkości zamówienia. Aby otrzymać wycenę, prześlij nam rodzaj rudy, wielkość wsadu, docelową wielkość cząstek, wymaganą wydajność (t/h), warunki na miejscu i zasilanie. Nasz zespół inżynierów poleci odpowiedni model i przedstawi pełną wycenę.

P11: Czy zagraniczni klienci mogą sprawdzić młyn przed wysyłką?

Tak. EPIC zaprasza zagranicznych klientów do odwiedzenia swojej bazy produkcyjnej w Qingdao w celu przeprowadzenia inspekcji w fabryce i odbioru sprzętu przed wysyłką. Klienci mogą zapoznać się z systemem odprowadzania płyty rusztowej, rowkowaną wykładziną pierścieniową, systemem smarowania mgłą olejową, spawaniem cylindra i zespołem łożysk. Rozmowy techniczne obejmują rodzaj rudy, wielkość wsadu, docelową wielkość cząstek, przepustowość, wytyczne dotyczące instalacji i długoterminową konserwację.

P12: Dlaczego warto wybrać młyn kulowy rusztowy EPIC spośród innych dostawców?

EPICKIKI ma dziesięciolecia wyspecjalizowanej inżynierii w projektowaniu młynów, wykorzystuje trwałe materiały i ścisłą kontrolę jakości, a także zapewnia konsultacje, wskazówki dotyczące instalacji i obsługę posprzedażną. Energooszczędny młyn kulowy z rusztem łączy w sobie technologię łożysk tocznych, konstrukcję rowkowanej pierścieniowej wykładziny i smarowanie mgłą olejową, aby zapewnić 20–30% oszczędności energii, wydajność do 160 t/h i niezawodną, ​​długoterminową wydajność w przypadku grubego mielenia rudy.

Podsumowanie korzyści

· Wysoka wydajność mielenia przy zmniejszonym zużyciu energii.

· Solidna, trwała konstrukcja zapewniająca długotrwałe działanie.

· Łatwa konserwacja i niezawodny system smarowania.

· Elastyczne opcje wymiarowania w celu spełnienia wymagań operacyjnych.

· Idealny wybór dla globalnych nabywców poszukujących opłacalnego, wysokiej jakości sprzętu do przetwarzania minerałów.

Młyn kulowy EPIC z rusztem stanowi kulminację zaawansowanej technologii mielenia, doskonałej inżynierii i wiedzy specjalistycznej w zakresie globalnego eksportu. Niezależnie od tego, czy modernizuje się istniejące zakłady, czy buduje nowe linie do przetwarzania minerałów, ten młyn kulowy zapewnia maksymalną wydajność, efektywność energetyczną i długoterminową niezawodność operacyjną.Zapraszamy do kontaktu!
